Sentez Yer ve Yapı Mühendisliği, YENİA Beylerbeyi Konut Projesi için geliştirilen Yapı Sağlığı İzleme Sistemi’nin cihaz temini, kurulumu, yazılım entegrasyonu ve devreye alma çalışmalarını anahtar teslim olarak tamamladı.

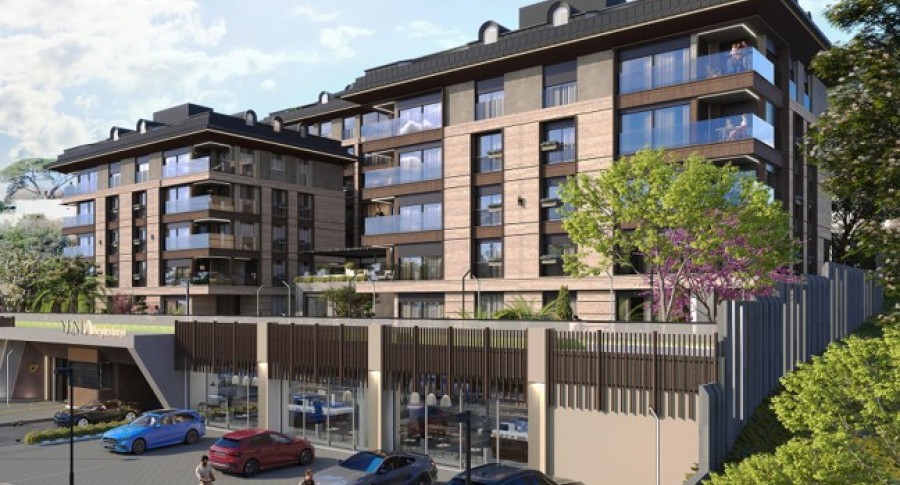

İstanbul Üsküdar Beylerbeyi’nde konumlanan ve 38 seçkin konuttan oluşan projede kurulan sistem, yapıların deprem ve diğer dinamik etkiler altındaki davranışlarının ölçülmesini, kaydedilmesini ve mühendislik esaslarına göre değerlendirilmesini sağlıyor.
Bütünleşik Ölçüm ve İzleme Altyapısı
Yapının mühendislik özellikleri ve izleme ihtiyaçları doğrultusunda oluşturulan sistemde üç eksenli force balance sayısal ivmeölçerler, ACEBOX sayısal ivmeölçer, 24 bit veri toplama ve yönetim birimleri, röle çıkış modülleri ile veri toplama ve yönetim yazılımı birlikte kullanıldı.
|
Sistem bileşeni |
Sistem içindeki görevi |
|
Sayısal çıkışlı FBA 3D ivmeölçerler |
Yapının üç eksendeki dinamik hareketlerinin yüksek hassasiyetle ölçülmesi |
|
ACEBOX sayısal ivmeölçer |
İvme verilerinin sayısal olarak ölçülmesi ve izleme sistemine aktarılması |
|
24 bit veri toplama ve yönetim birimleri |
Sensör verilerinin yüksek çözünürlükle kaydedilmesi, yönetilmesi ve merkezi sisteme iletilmesi |
|
Röle çıkış modülleri |
Tanımlanan olay ve alarm senaryolarında haricî sistemlere kontrol çıkışı sağlanması |
|
Veri toplama ve yönetim yazılımı |
Ölçümlerin merkezi olarak izlenmesi, kaydedilmesi, arşivlenmesi ve değerlendirilmesi |
Yapısal Davranışın Merkezi Olarak İzlenmesi
Üç eksenli FBA ivmeölçerler yapının yatay ve düşey doğrultulardaki hareketlerini ölçerken, ACEBOX sayısal ivmeölçer ve 24 bit veri toplama birimleri ölçümlerin yüksek çözünürlükle kaydedilmesini sağlıyor. Merkezi yazılım üzerinden izlenen ve arşivlenen veriler; yapının dinamik özelliklerinin, doğal titreşim frekanslarının ve deprem sonrasındaki davranış değişimlerinin değerlendirilmesinde kullanılabiliyor.
Röle çıkış modülleri, tanımlanan olay veya alarm koşullarında haricî sistemlere kontrol sinyali iletilmesine imkân veriyor. Böylece ölçüm, kayıt, izleme ve kontrol işlevleri tek bir bütünleşik altyapıda yürütülüyor.
Deprem Sonrasında Veriye Dayalı Değerlendirme
Kaydedilen ölçümler, deprem sonrasında yapının gerçek dinamik tepkisinin bilimsel verilerle değerlendirilmesine katkı sağlıyor ve görsel incelemeleri tamamlayan karşılaştırılabilir bir teknik veri altyapısı oluşturuyor.
Sentezden Anahtar Teslim Mühendislik Çözümü
YENİA Beylerbeyi Yapı Sağlığı İzleme Sistemi kapsamında sayısal çıkışlı FBA 3D ivmeölçerlerin, ACEBOX sayısal ivmeölçerin, 24 bit veri toplama ve yönetim birimlerinin, röle çıkış modüllerinin ve veri toplama yönetim yazılımının temini ile tüm saha kurulumları Sentez Yer ve Yapı Mühendisliği tarafından gerçekleştirildi. Sistem testleri, yazılım yapılandırmaları ve devreye alma çalışmaları tamamlanarak sistem çalışır durumda teslim edildi.
Sentez, sismoloji, deprem mühendisliği ve yapı sağlığı izleme deneyimini YENİA Beylerbeyi projesinde ileri ölçüm, veri yönetimi ve kontrol teknolojileriyle bir araya getirdi.
